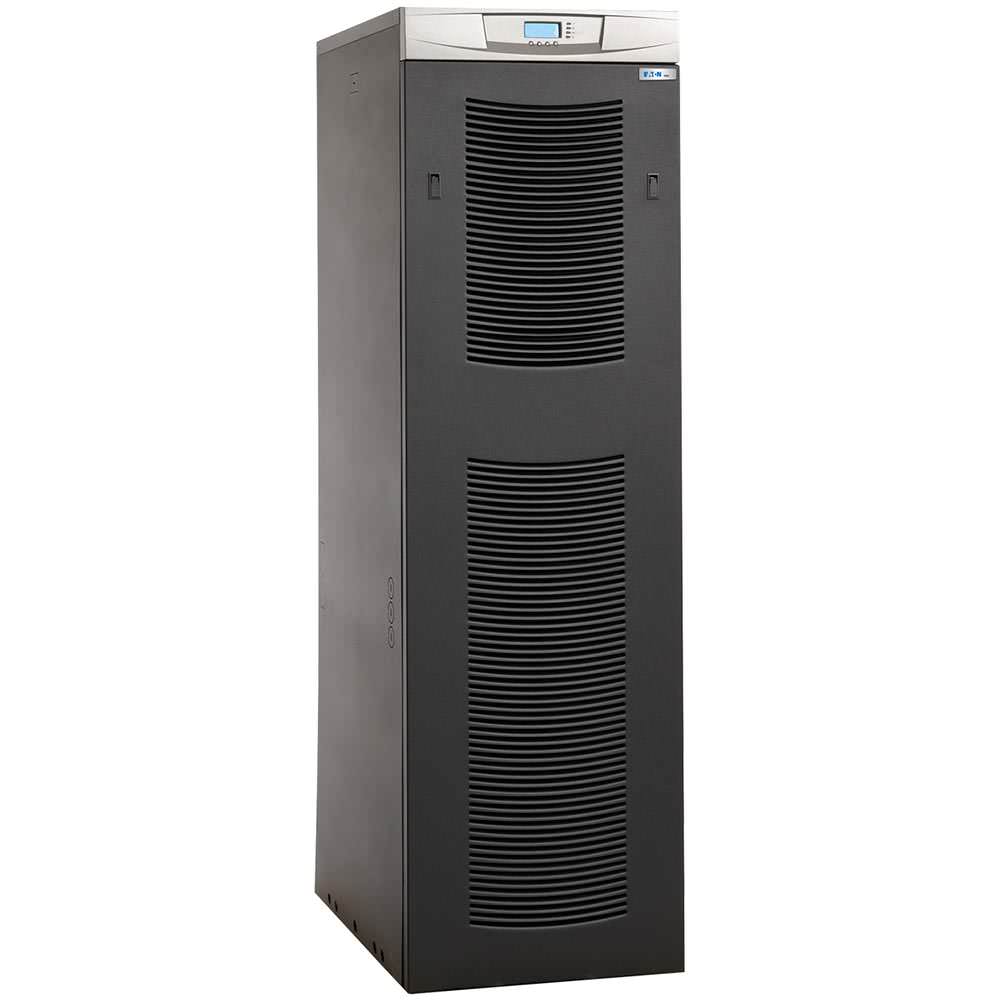

ИБП Eaton 9355-8-N-15-32x9Ah-MBS используется в качестве трехфазного сетевого фильтра с аккумуляторами для сглаживания колебаний напряжения и частоты при питании потребителей с номиналом напряжения 380 В. Входное и выходное подключения трехфазные, для присоединения внешней линии и питания потребителей предусмотрены клеммы.
Устройство фильтрует всплески внешнего напряжения и поддерживает стабильность питания в нескольких диапазонах, в зависимости от продолжительности скачков и мощности потребителей. Для резервного питания к сетевому фильтру подключаются АКБ на 12 В. При возникновении перегрузок, отключение потребителей производится дифференцированно по продолжительности, значению перегрузки.
Вентиляция устройства обеспечивается за счет стоечной компоновки. Прибор рассчитан на промышленное использование в связке с мощным оборудованием.
Документация на Источник бесперебойного питания Eaton 9355-8-N-15-32x9Ah-MBS
Технические характеристики
Входные характеристики
Диапазон входного напряжения (В):
±20% от номинала при 100% нагрузке, - 50%, +20% от номинала при нагрузке 50%
Диапазон входной частоты (Гц):
Выходные характеристики
Стабильность выходного напряжения (%):
± 1% (не более 10% при 100% нагрузке)
Искажение выходного напряжения (%):
<3% (100% линейная нагрузка) <5% (стандартная нелинейная нагрузка)
Перегрузочная способность (%):
10 мин. — 100 -110%; 1 мин. — 110 -125%;5 сек. — 125-150%; 300 мс > 150%
Характеристики батарей
Время работы при 100% нагрузке от встроенных АКБ, мин.:
15 мин (32 бат 9Ач) 33 мин (64 бат 9Ач)
Общие характеристики
Габариты (ШхГхВ) (мм):
305 х 730 х 817 (32АКБ) или 1214 (64АКБ)
Возможность параллельной работы:
Вес, включая батареи (кг):
Без АКБ – 80кг 15 мин – 180кг 33 мин – 290кг
Уровень шума (дБ):
50 - 53 дБ(A) в зависимости от нагрузки
Гарантия:
1 год. Расширенная гарантия по запросу.
Температура окружающей среды (°С):
От 0 до +40°C (электроника), от 15 до +25°C (батареи)
Сертификация
Стандарты безопасности:
IEC 62040-1-1, EN 62040-1-1 и EN 60950
