Система структурированных кабельных сетей (СКС)

В отличие от офисной СКС (Cтруктурированная кабельная система), где главное — гибкость для пользователей, специалисты «Айсо-энерго» для ЦОД на первый план ставят надежность, производительность, масштабируемость и управляемость.

Фундамент и предсказуемость:

СКС создает стандартизированную и предсказуемую среду. Вы точно знаете, какой кабель, какой длины и с какими параметрами проложен между любыми двумя точками.

Гибкость и масштабируемость:

Позволяет быстро подключать, переносить и изменять конфигурации оборудования. Сервер можно перевести с одной стойки на другую простой перекоммутацией на патч-панели, а не прокладкой нового кабеля через весь зал.

Надежность и отказоустойчивость:

Правильно спроектированная СКС избавляет от "спагетти-проводки", снижает риск человеческой ошибки и позволяет строить избыточные (резервированные) пути для сетевых соединений.

Упрощение управления:

Четкая маркировка и документация позволяют быстро идентифицировать кабели, находить неисправности и планировать изменения.

Поддержка высоких скоростей:

Современные ЦОД требуют скоростей 10, 25, 40, 100 Гбит/с и выше. Только качественная СКС, соответствующая стандартам, может обеспечить стабильную работу на таких скоростях без потерь и ошибок.

Строительство СКС для ЦОД ведется по строгим стандартам (чаще всего ANSI/TIA-942). Стандарт определяет архитектуру, разделенную на уровни (зоны).

Элементы решений для ЦОД

Ключевые зоны (уровни) СКС в ЦОД:

1. Магистральная система кампуса / между зданиями (Campus Backbone)
   • Соединяет несколько ЦОД или зданий.
   • Кабель: Одномодовое волокно (SMF) на большие расстояния.
2. Магистральная система ЦОД (Data Center Backbone)
   • Соединяет разные комнаты внутри одного ЦОД: Главный распределительный район (MDA) с районами горизонтального распределения (HDA).
   • Кабель: Многомодовое (OM3/OM4/OM5) или одномодовое волокно, реже — экранированная витая пара (Cat 6A/8.1) для коротких связей.
3. Распределительная система (Горизонтальная разводка)
   • Соединяет HDA с районами зонального распределения (ZDA) или напрямую с районами оборудования (EDA) — серверными стойками.
   • Кабель: В основном волокно (многомодовое) и витая пара (Cat 6A/8.1/8.2).

MDA

(Main Distribution Area): Центр управления всей СКС ЦОД. Здесь находится магистральное сетевое оборудование (корневые коммутаторы, маршрутизаторы), кросс-панели для магистральных кабелей.

HDA

(Horizontal Distribution Area): Промежуточные узлы распределения. Обычно это отдельные стойки или их группы, куда приходят магистральные кабели от MDA и от которых расходятся горизонтальные кабели к стойкам с оборудованием. Здесь устанавливаются коммутаторы агрегации уровня (Leaf в архитектуре Spine-Leaf).

ZDA

(Zone Distribution Area): Дополнительная, необязательная точка гибкости. Обычно представляет собой настенную панель или небольшую стойку в ряду, куда приходит пучок кабелей от HDA. Позволяет удобно подключать несколько соседних стоек.

EDA

(Equipment Distribution Area): Непосредственно серверные стойки. Здесь устанавливаются патч-панели (медные и оптические) и активное оборудование (серверы, системы хранения).

Критически важные принципы построения

• Избыточность (Redundancy): Все кабельные трассы (особенно магистральные) должны прокладываться по двум физически независимым путям (Diverse Paths). Это защищает от обрыва кабеля при аварии.

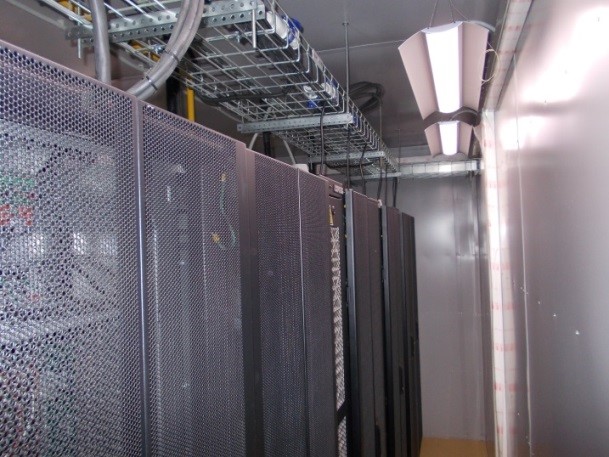

• Плотность и управление кабелями: Используются высокоплотные патч-панели, органайзеры, кронштейны. Кабели должны быть аккуратно уложены без резких изгибов. Это улучшает воздушное охлаждение и упрощает обслуживание.

Требования к кабелю:

Медная витая пара: Категория 6A (до 10 Гбит/с) или Категория 8 (до 25/40 Гбит/с на короткие расстояния). Обязательно экранированная (F/UTP, S/FTP) для защиты от помех в плотной среде.

Оптическое волокно:

Многомодовое (MMF): OM4 или OM5 для коротких связей внутри ЦОД (до 100-400 Гбит/с).

Одномодовое (SMF): OS2 для магистралей и длинных связей (поддерживает любые скорости и будущие апгрейды).

СКС в ЦОД — это не просто "проводка", а стратегическая инфраструктура, которая закладывается на годы вперед. Поэтому специалисты «Айсо-энерго» выполняют правильное проектирование и строительство по стандартам.

При проектировании систем СКС специалисты «Айсо-энерго» используют оборудование следующих производителей - DATALAN, EUROLAN, ITK,R&M.
