Система вентиляции и кондиционирования ЦОД
Системы приточно-вытяжной вентиляции
Системы приточно-вытяжной вентиляции ЦОД обеспечивают поступление свежего воздуха и удаление отработанного воздуха. Так же системы предназначены для создания избыточного давления во избежание попадания пыли и вредных веществ в помещение ЦОД.Системы дымо-газоудаления
Для удаления газов и дыма после пожара из помещений, защищаемых установками газового пожаротушения применяются системы с механическим побуждением удаления воздуха из нижней и верхней зон помещений
Системы прецизионного кондиционирования
- Фреоновые/водяные межрядного типа
-
Фреоновые/водяные шкафного типа
-
Фреоновые/водяные внутристоечного типа
-
Фреоновые телеком серии
-
Фрикулинг прямого и косвенного охлаждения
Схема воздухораспределения в машинном зале ЦОД организовывается таким образом, чтобы поток охлажденного воздуха проходил сквозь телекоммуникационные шкафы по направлению от лицевой части к задней. Чтобы эффективно бороться с теплом, в ЦОД применяют принципы организации воздушных потоков.
Для повышения энергоэффективности и продления срока службы оборудования реализовано разделение объемов аппаратного отсека на «холодные» и «горячие» коридоры. Активное вычислительное оборудование ЦОД забирает охлажденный воздух из «холодного коридора» выдувает горячий воздух в «горячий коридор». Чтобы "холодный" и "горячий" воздух не смешивались, коридоры изолируют.
Изоляция холодных коридоров (Cold Aisle Containment): холодный воздух подается непосредственно в закрытый коридор, откуда забирается оборудованием. Так же система прецизионного кондиционирования в зависимости от ИТ нагрузки, характеристик помещения и других факторов может быть организована по разным схемам, например: Изоляция горячих коридоров (Hot Aisle Containment): горячий воздух полностью захватывается и возвращается к кондиционерам, не попадая в общее пространство ЦОД.
.png "image (4).png")
.png "image (5).png")

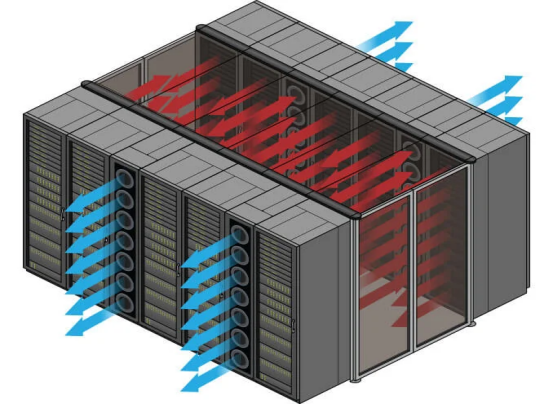

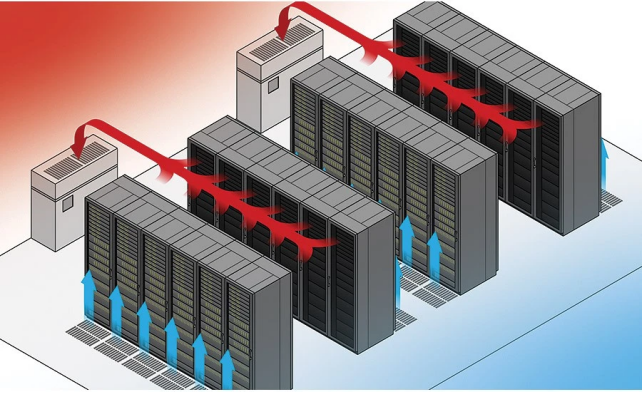

Схема кондиционирования через фальшпол Схема кондиционирования с помощью межрядных кондиционеров с изоляцией горячего коридора
Организация кондиционирования в серверных и ЦОД — это комплексная задача, которая требует:
- Точного расчета тепловых нагрузок.
-
Правильного проектирования воздушных потоков (холодные/горячие коридоры с изоляцией).
-
Выбора технологий (фреон, вода, свободное охлаждение), подходящих под бюджет, климат и масштаб ЦОД.
-
Обеспечения отказоустойчивости и непрерывности работы.
-
Интеграции в систему мониторинга для оперативного контроля и управления.
Ошибки на любом из этих этапов приводят к перегреву, простоям, многомиллионным убыткам и повреждению оборудования.
