Строительные решения

Масштабируемость является одним из важных качеств современных ЦОД.

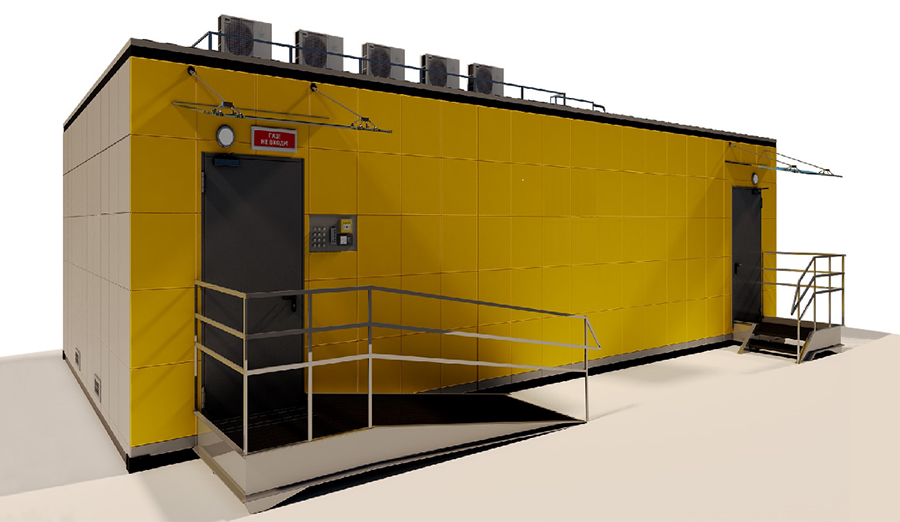

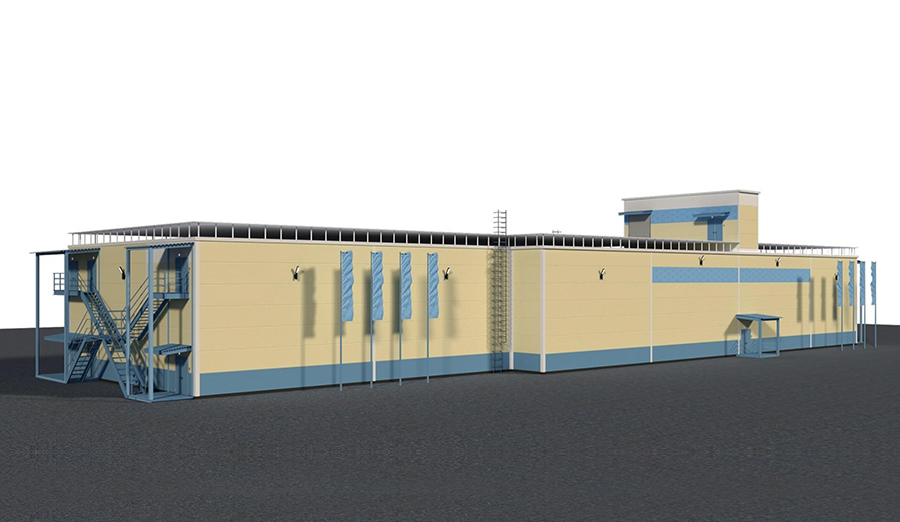

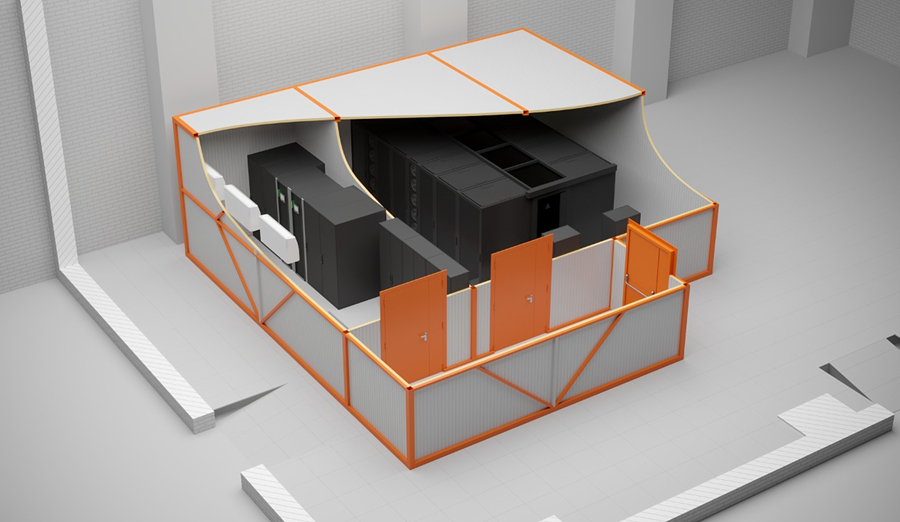

Модульная конструкция, соответственно, является одним из трендов в сфере построения центров обработки данных. Причем модули могут создаваться как в виде отдельных контейнеров, так и в строительном исполнении (каркасно-панельная конструкция в большом ангарном помещении). Предлагаемые нашей компанией контейнерные ЦОД выполняются из цельнометаллических сварных контейнеров собственного производства, которые обладают надежной антивандальной защитой. Все контейнерные ЦОД отличаются длительным сроком службы оборудования, размещаемого в них.

Фальшпол

Фальшпол является оптимальным, единственно верным вариантом организации пола в ЦОД или серверных. Без него невозможно обойтись, потому что количество кабелей и проводов является огромным. Приподнятая конструкция позволяет освободить пространство между плитами перекрытия и полом. В ней и скрываются все коммуникации. При этом доступ к кабелям и проводам обеспечивается для всех пользователей. В любой момент вы сможете осуществить обновление или модернизацию системы. Достаточно просто приподнять специальную панель пола.

Конструкция фальшпола представляет собой прочный каркас, плиты перекрытия и стойки. Фальшпол обязательно должен обеспечиваться специальным антистатическим покрытием. Оно позволит отводить статическое электричество, накапливаемое кабелями и проводами.

Важно и то, что под полом образуется вентиляционная система. Она гарантирует подачу охлажденного воздуха. Для подвода воздуха перед монтажными шкафами с оборудованием располагаются перфорированные плитки. Для обслуживания систем, размещенных под фальшполом, такие плитки можно удалять, переставлять в другие места. Если вы используете сильно нагревающееся оборудование, то вблизи него можно разместить специальные устройства, которые будут направлять потоки охлажденного воздуха в отверстия плиток.

Основные типы конструкции фальшполов.

Пьедестальная (pedestal). Такая конструкция отличается тем, что в качестве опор для плиток применяются колонки-пьедесталы фиксированной высоты. Плитки производятся из алюминия, стали или дерева, прошедшего огнезащитную обработку. Настил устраивается на высоте не менее 15-30 см от бетонного пола.
Плавающая (movable). Такая конструкция создается на высоте 46 см от пола. Сейсмическая нагрузка поглощается специальными пружинами и демпферами. Они размещаются в опорных цилиндрах. Горизонтальные смещения нейтрализуются надетыми на основание цилиндров башмаками из стали с тефлоновым покрытием. Башмаки могут скользить по плиткам, вмонтированным в пол. В типовых системах применяются настильные плитки площадью 0, 36 м2 (0,6x0,6 м).

Потолок

Высота потолка в машинном зале не должна быть менее чем 2,6 метра от чистового пола. Точная высота определяется на этапе проектирования. Она учитывает все требования к охлаждению и высоту используемых шкафов.

При необходимости создается подвесной потолок. Причем важно учесть то, что:

над ним должны располагаться распределители воздуха, воздуховоды, системы газового пожаротушения, аппаратура люминесцентных светильников;
любой участок над потолком должен легко осматриваться;
конструкции, располагающиеся в зоне кондиционирования, не должны выделять пыль.
